২৪৬৩৪৪৩ ২৪৬৩৪৪৫ ২৪৬৩৪৪৬ ২৪৬৩৪৪৮ ২৪৬৩৪৫০ ২৪৬৫৯০৭ ২৪৬৫৯০৮ ২৪৬৫৯০৯ ২৪৬৫৯১০ ২৪৬৫৯১১ ২৪৬৫৯১২

2463443 2463445 2463446 2463448 2463450 2465907 2465908 2465909 2465910

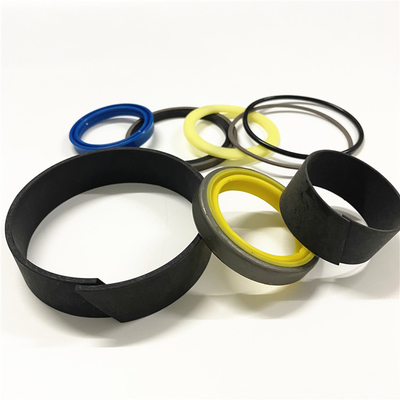

CTP 246-5912 সিলিন্ডার ও রডস (2465912)

এক নতুন সিলিন্ডার সিল কিট ফিট, ফিট 769, 769B, 950, D4E মডেল 1856589, 1856589-A, 2465915, 2465915-A, 7X2812, 7X2812-A এর সাথে বিনিময়যোগ্য
স্টিভেনস লেক পার্টস রড: ১.৫ ইঞ্চি, খাঁজঃ ৩.১.৫ ইঞ্চি এটি একটি পরবিক্রয় প্রতিস্থাপন অংশ যা OEM স্পেসিফিকেশন পূরণ বা অতিক্রম করার জন্য তৈরি করা হয়েছে। দয়া করে নোট করুন যে OEM পার্ট নম্বর, মডেল,& মাত্রা আপনার ক্রস-রেফারেন্সের জন্য উদ্দেশ্যে করা হয়কিছু তালিকা গ্রাহকের রেফারেন্সের জন্য স্টক ইমেজ ব্যবহার করে, দয়া করে সামান্য পার্থক্যের জন্য অনুমতি দিন।

2465916 কিট-সিল-এইচ সিলিন্ডার ফিট 1856590 120H 12H 12H NA 140H

আইটেম Qty পার্ট স্পেসিফিকেশন বর্ণনা
পাম্পটি ইনস্টল করার আগে, চলমান অংশগুলিকে পরিষ্কার ইঞ্জিন তেল দিয়ে তৈলাক্ত করুন। পাম্পটি অবাধে ঘোরাতে নিশ্চিত করার জন্য পাম্পটি হাতে ঘোরান।
1 1 298-6387 ও-রিং সিল ইঞ্জিন তেল পাম্পের সমাবেশের ঠিক আগে বোন্ডারাইট এস-ওটি 40 দিয়ে হালকাভাবে লুব্রিকেট করুন।
2 2 7N-5052 গিয়ার নতুন গিয়ারের দৈর্ঘ্য 84,000 0.015 মিমি (3.3071 0.0006 ইঞ্চি) ।
নতুন গিয়ারটির জন্য তেল পাম্পের দেহের গর্তের গভীরতা 84.150 0.020 মিমি (3.3130 0.0008 ইঞ্চি) ।
3 2 7W-0059 পাম্প শ্যাফ্ট সমাবেশ 7W-1017 শ্যাফ্টের ব্যাস 31.742 0.008 মিমি (1.2497 0.0003 ইঞ্চি) ।
শ্যাফ্টের শেষ থেকে গিয়ার মুখ পর্যন্ত দূরত্ব (বি) 34.0 0.5 মিমি (1.34 0.02 ইঞ্চি) ।
4 1 2S-2760 পরীক্ষার বলের অধীনে স্প্রিংয়ের দৈর্ঘ্য 117.14 মিমি (4.612 ইঞ্চি) ।
পরীক্ষার বল 499 24 N (112 5 পাউন্ড) ।
পরীক্ষার পর আনুমানিক মুক্ত দৈর্ঘ্য ১৫২.৯১ মিমি (৬.০২০ ইঞ্চি) ।
5 1 2W-6618 পাম্প ড্রাইভ শ্যাফ্ট নতুন 7N-5058 পাম্প ড্রাইভ শ্যাফ্টের ব্যাস 31.742 0.008 মিমি (1.2497 0.0003 ইঞ্চি) ।
শ্যাফ্টের শেষ থেকে গিয়ার মুখ পর্যন্ত দূরত্ব (সি) 47.0 0.5 মিমি (1.85 0.02 ইঞ্চি) ।
6 6 7W-0060 বুশিং ইডলার শ্যাফ্ট সমাবেশের জন্য বুশিংয়ের মধ্যে খাঁজ 31.811 0.013 মিমি (1.2524 0.0005 ইঞ্চি) ।
ইনস্টলেশনের গভীরতা 1.5 0.5 মিমি (0.06 0.02 ইঞ্চি) ।
হোল্ডিং জয়েন্টগুলির অবস্থান কেন্দ্রের লাইন থেকে ভারবহন খাঁজগুলির মধ্য দিয়ে 45 15 ডিগ্রি।
F 2 4M-3248 হোল ডুয়েল তেল পাম্প কভার থেকে হোল ডুয়েল প্রসারিত 6.0 0.5 মিমি (0.24 0.02 ইঞ্চি) ।
G 2 7N-2043 ডুয়েল তেল পাম্প কভার থেকে ডুয়েল প্রসারিত 6.0 1.0 মিমি (0.24 0.04 ইঞ্চি) ।

379-5364 টার্বোচার্জার জিপি জন্য স্পেসিফিকেশন
আইটেম Qty পার্ট স্পেসিফিকেশন বর্ণনা
1 - - ক্ল্যাম্প সেট আপ টানতে নিম্নলিখিত পদ্ধতি ব্যবহার করুনঃ
1. টানুন
14.0 ১.৫ এন মি (123.9 13.3 পাউন্ড ইঞ্চি)
2. ক্ল্যাম্প সমাবেশের চারপাশে নরমভাবে ট্যাপ করুন।
3. আবার, টান
14.0 ১.৫ এন মি (123.9 13.3 পাউন্ড ইঞ্চি)
চিত্র 2 g03370899
টেবিল ২
আইটেম Qty পার্ট স্পেসিফিকেশন বর্ণনা
2 1 7W-2297 ক্ল্যাম্প As ক্ল্যাম্প সেটটি শক্ত করার জন্য নিম্নলিখিত পদ্ধতিটি ব্যবহার করুনঃ
1. টানুন
12.4 থেকে 14.7 এন মি (109.7 থেকে 130.1 পাউন্ড ইঞ্চি) ।
2. ক্ল্যাম্প সমাবেশের চারপাশে নরমভাবে ট্যাপ করুন।
3. আবার, টান
12.4 থেকে 14.7 এন মি (109.7 থেকে 130.1 পাউন্ড ইঞ্চি) ।
3 1 9N-2038 টারবাইন ক্ল্যাম্প As ক্ল্যাম্প সেট টানতে নিম্নলিখিত পদ্ধতি ব্যবহার করুনঃ
1. টানুন
12.4 থেকে 14.7 এন মি (109.7 থেকে 130.1 পাউন্ড ইঞ্চি) ।
2টারবাইন ক্ল্যাম্প সমাবেশের চারপাশে নরমভাবে ট্যাপ করুন।
3. আবার, টান
12.4 থেকে 14.7 এন মি (109.7 থেকে 130.1 পাউন্ড ইঞ্চি) ।
