পণ্যের বিবরণ:
|
| উপাদান: | PU | রঙ: | গ্রাহক প্রয়োজন |
|---|---|---|---|
| আবেদন: | দ্বিতীয়বার ব্রেকিং | টাইপ: | সাইড/টপ/বক্স-সাইলেন্স |
| প্যাকিং বিস্তারিত: | থলে | ডেলিভারি সময়: | 3-15 দিন |
| বিশেষভাবে তুলে ধরা: | 1915683 ভ্রমণ মোটর সীল কিট,1P4879 ভ্রমণ মোটর সীল কিট,1709859 তেল সীল কিট |
||

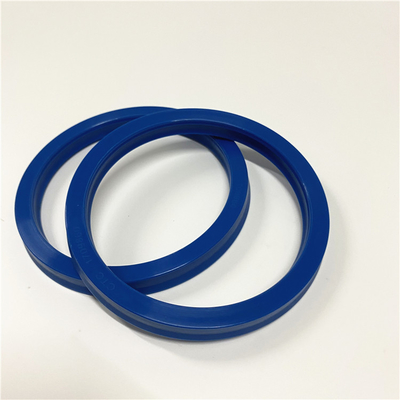

1709859 1915683 ট্র্যাভেল মোটর সিল কিট 3E4189 3E4198 1P4879 5J8275
1709859 1915683 3E4189 3E4198 3E4190 1P4879 5J8275 8Q5877 8Q6011 9X7412 3E4220 3E4221 3E4229 3E4229 3E429 C3E4747
1709858 SEAL-U-CUP অংশ 307C, 307D, 308C, 308D, 308E SR, 311C, 311D LRR, 312C, 312C L, 312D, 312D L, 313D4C, 313D4C, 313D4C, 313D4C, LCR, M313C, M313D, M315 , M315C, M315D, M315D 2, M316C, M316D, M317D 2 SEAL
5J8275 সিল-ইউ-কাপ অংশ 215, 215B, 426B, 426C, 436, 436B, 436C, 438B, 438C, 446, 446B, 615, 615C, 621B, 621B, 61B, 61B, 615, 31D, 631E, 633, 633D , 637D, 637E, 641B, 789, 793, 793C, 793D, 836G, 8S, 936, 936F, 938F, 938G, ... SEAL
সামঞ্জস্যপূর্ণ সরঞ্জাম মডেল: 5J8275:
আর্টিকুলেটেড ট্রাক D250D D40D
ব্যাকহো লোডার 426B 426C 436 436B 436C 438B 438C 446 446B
বুলডোজার 8 এস
খননকারী 215 215B
ইন্টিগ্রেটেড টুলক্যারিয়ার IT38F IT38G
ল্যান্ডফিল কমপেক্টর 836G
ট্র্যাক লোডার 963 963B 963C 977K 977L
ট্র্যাক-টাইপ ট্র্যাক্টর D10N D7H D7R D8N
ট্রাক 789 793 793C 793D
হুইল লোডার 936 936F 938F 938G 938G II 980C 980F 980F II 980G 980G II 988 G936
হুইল স্ক্র্যাপার 615 615C 621B 621E 627B 631B 631D 631E 633 633D 637D 637E
হুইল ট্র্যাক্টর 621E 627E 637D 641B
অপসারণ পদ্ধতি
1 নং টেবিল
প্রয়োজনীয় সরঞ্জাম
টুল পার্ট নম্বর পার্ট বর্ণনা পরিমাণ
একটি 9U-6198 ক্র্যাঙ্কশ্যাফ্ট টার্নিং টুল 1
B 230-6283 টাইমিং পিন (Crankshaft) 1
C 231-8849 টাইমিং পিন (ব্যালেন্সার) 1
D 1P-2320 কম্বিনেশন পুলার 1 এর মাধ্যমে শুরু করুন:
ইঞ্জিন তেল প্যান সরান.বিচ্ছিন্নকরণ এবং সমাবেশ দেখুন, "ইঞ্জিন তেল প্যান - সরান এবং ইনস্টল করুন"।
সামনের কভারটি সরান।বিচ্ছিন্নকরণ এবং সমাবেশ দেখুন, "সামনের কভার - সরান এবং ইনস্টল করুন"।দ্রষ্টব্য: ব্যালেন্সার অপসারণ করার জন্য, ইঞ্জিনটি অবশ্যই মেশিন থেকে সরাতে হবে।ইঞ্জিনটি একটি উপযুক্ত স্ট্যান্ডে স্থাপন করা উচিত এবং উল্টানো অবস্থানে স্থাপন করা উচিত।
দূষিত পদার্থ থেকে সমস্ত অংশ পরিষ্কার রাখুন৷ দূষিত পদার্থগুলি দ্রুত পরিধানের কারণ হতে পারে এবং উপাদানের জীবন সংক্ষিপ্ত করতে পারে৷
পণ্যের পরিদর্শন, রক্ষণাবেক্ষণ, পরীক্ষা, সামঞ্জস্য এবং মেরামতের কার্য সম্পাদনের সময় তরল থাকে তা নিশ্চিত করার জন্য যত্ন নেওয়া আবশ্যক।কোনো বগি খোলার আগে বা তরলযুক্ত কোনো উপাদান বিচ্ছিন্ন করার আগে উপযুক্ত পাত্রে তরল সংগ্রহ করার জন্য প্রস্তুত থাকুন। স্থানীয় প্রবিধান এবং আদেশ অনুযায়ী সমস্ত তরল নিষ্পত্তি করুন।
ক্র্যাঙ্কশ্যাফ্ট ঘোরানোর জন্য টুলিং (A) ব্যবহার করুন যাতে এক নম্বর পিস্টন শীর্ষ কেন্দ্রের অবস্থানে থাকে।
ইলাস্ট্রেশন 1 g01259627
আদর্শ উদাহরণ
সামনের আবাসনে গর্ত (X) এর মাধ্যমে টুলিং (B) ইনস্টল করুন।ক্র্যাঙ্কশ্যাফ্টটিকে সঠিক অবস্থানে লক করার জন্য টুলিং (বি) ব্যবহার করুন।
ইলাস্ট্রেশন 2 g01259635
আদর্শ উদাহরণ
বোল্ট (3) এবং সাকশন পাইপ (2) সরান।
সাকশন পাইপ থেকে জয়েন্টটি সরান।
ইলাস্ট্রেশন 3 g01252310
আদর্শ উদাহরণ
ব্যালেন্সারে টুলিং (সি) ইনস্টল করুন (1)।নিশ্চিত করুন যে টুলিং (C) ড্রাইভ শ্যাফ্টের (5) গর্তে নিযুক্ত রয়েছে।
ব্যালেন্সারের সাথে একটি উপযুক্ত উত্তোলন ডিভাইস সংযুক্ত করুন (1)।ব্যালেন্সারের ওজন সমর্থন করুন।ব্যালেন্সারটির ওজন প্রায় 23 কেজি (51 পাউন্ড)।
বল্টু সরান (4)।ব্যালেন্সার সরাতে উত্তোলন ডিভাইস ব্যবহার করুন।
ইলাস্ট্রেশন 4 g01259636
ডোয়েলগুলি (6) এবং (7) অপসারণ করবেন না যদি না ডোয়েলগুলি ক্ষতিগ্রস্ত হয়৷দ্রষ্টব্য: ব্যালেন্সার ইউনিট একটি সেবাযোগ্য আইটেম নয়।ইঞ্জিন অয়েল পাম্প এবং ইঞ্জিন অয়েল রিলিফ ভালভ হল ব্যালেন্সারের একমাত্র পরিসেবাযোগ্য অংশ। ডিসঅ্যাসেম্বলি পদ্ধতি
ইঞ্জিন তেল রিলিফ ভালভ সরান.বিচ্ছিন্নকরণ এবং সমাবেশ দেখুন, "ইঞ্জিন অয়েল রিলিফ ভালভ - সরান এবং ইনস্টল করুন"।
ইলাস্ট্রেশন 5 g01344542
বল্টু (8) এবং হাব (9) সরান।আইডলার গিয়ার (10) এবং থ্রাস্ট ওয়াশার (11) সরান।
ইলাস্ট্রেশন 6 g01259631
বাদাম সরান (12)।তেল পাম্পের শ্যাফ্ট থেকে গিয়ার (13) অপসারণ করতে টুলিং (D) ব্যবহার করুন।দ্রষ্টব্য: বাদাম আলগা করার জন্য ব্যালেন্সার লক করতে একটি টাইমিং পিন ব্যবহার করবেন না (12)।
বোল্ট সরান (14) এবং সামনের কভার (15) সরান।
বাইরের রটার (17) সরান এবং ভিতরের রটার (16) সরান।দ্রষ্টব্য: রোটারগুলির ঘূর্ণনের দিকটি চিহ্নিত করুন।
