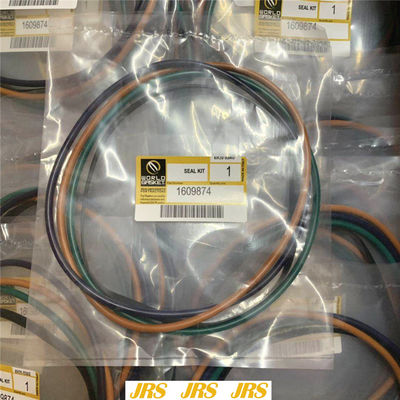

1609874 5P8768 1609874 ব্রেকার সিল কিট 1670024 3483295 1043560

সম্পর্কিত অংশ:

1609874 সিল কেটি-ওয়াইএম 3863048 সিএল

সামঞ্জস্যপূর্ণ সরঞ্জাম মডেল: 1609874:

আর্টিকুলেটেড ট্রাক 735 735B 740 D350E D350E II D400 D400E D400E II
কোল্ড প্ল্যানার PM-465 PM-565 PM-565B PR-1000 PR-450C
ইজেক্টর ট্রাক 740
খননকারী 365C 365C L 365C L MH 375 375 L
সামনের বেলচা 5080
গ্যাস ইঞ্জিন G3406 G3408 G3412
GEN সেট ইঞ্জিন 3406B 3406C 3408 3412 3412C
জেনারেটর সেট 3406C 3408C 3412C
ইন্ডাস্ট্রিয়াল ইঞ্জিন 3406 3406B 3406C 3406E 3408 3408C 3408E 3412 3412C 3412E C15
ল্যান্ডফিল কমপেক্টর 826C 826G 826H 836
লোড হওল ডাম্প R2900G
মেরিন ইঞ্জিন 3406B 3406C 3406E 3408 3408B 3408C 3412 3412C 3412E
মোবাইল হাইড পাওয়ার ইউনিট 365C এল
মোটর গ্রেডার 16G 16H NA 24H
পেট্রোলিয়াম প্যাকেজ CX31-C15I
পাইপলেয়ার 578 583T 589 PL83
পাওয়ার মডিউল PM3412
কোয়ারি ট্রাক 771C 771D 775B 775D
রোড রিক্লেমার RR-250 RR-250B
সয়েল কমপেক্টর 825G 825H
সয়েল স্টেবিলাইজার SS-250
স্টেবিলাইজার মিক্সার SM-350
ট্র্যাক-টাইপ ট্র্যাক্টর D10N D10R D10T D8N D8R D8R II D8T D9R
ট্রাক 769C 769D 773B 773D 773F 775D 775F
ট্রাক ইঞ্জিন 3406B 3406C 3406E 3408 C-10 C-12 C-15 C15
হুইল ডোজার 814B 824C 824G 824H 834B 844
হুইল লোডার 980C 980F 980G 980G II 980H 988B 988F 988F II 990 990 II 990H 992C 992D
হুইল স্ক্র্যাপার 623E 623F 637E 651E 657E
হুইল ট্র্যাক্টর 621F 621G 623G 627B 627F 627G 631E 633E II 637E 651E 657E

ইন্সটল করার পদ্ধতি
1 নং টেবিল
প্রয়োজনীয় সরঞ্জাম
টুল পার্ট নম্বর পার্ট বর্ণনা পরিমাণ
একটি 2P-8260 সিলিন্ডার লাইনার ইনস্টলার 1
B 8T-0455 লাইনার প্রজেকশন টুল গ্রুপ 1
C 8T-9011 কম্পোনেন্ট ক্লিনার -
D 6V-1541 কুইক কিউর প্রাইমার -
E 4C-9506 ধরে রাখার যৌগ -
দূষিত পদার্থ থেকে সমস্ত অংশ পরিষ্কার রাখুন৷ দূষিত পদার্থগুলি দ্রুত পরিধানের কারণ হতে পারে এবং উপাদানের জীবন সংক্ষিপ্ত করতে পারে৷
সিলিন্ডার লাইনার ইনস্টল করার আগে টুলিং (C) দিয়ে সিলিন্ডার ব্লক বোর পরিষ্কার করুন।
সিলিন্ডার ব্লক বোরে পরিষ্কার ইঞ্জিন তেল প্রয়োগ করুন।সিলিন্ডার ব্লক বোরের উপরের 50.0 মিমি (2.00 ইঞ্চি) পরিষ্কার ইঞ্জিন তেল প্রয়োগ করবেন না।
ইলাস্ট্রেশন 1 g00953356
টুলিং (A) ব্যবহার করুন এবং সিলিন্ডার লাইনার (1) ইনস্টল করুন।
সিলিন্ডার ব্লকের উপরের অংশের 50.0 মিমি (2.00 ইঞ্চি) মধ্যে সিলিন্ডার ব্লকে সিলিন্ডার লাইনার টিপুন।
সিলিন্ডার লাইনারের (1) উন্মুক্ত এলাকায় টুলিং (D) প্রয়োগ করুন।এছাড়াও সিলিন্ডার লাইনারের (1) উন্মুক্ত স্থানে টুলিং (E) প্রয়োগ করুন।
সিলিন্ডার লাইনার (1) থেকে যেকোনো অতিরিক্ত টুলিং (E) মুছে ফেলুন।
সিলিন্ডার লাইনার (1) সিলিন্ডার ব্লকে টিপুন যতক্ষণ না সিলিন্ডার লাইনার ফ্ল্যাঞ্জের উপরের অংশটি সিলিন্ডার ব্লকের শীর্ষের সাথে ফ্লাশ হয়।
ইলাস্ট্রেশন 2 g00635363
সিলিন্ডার লাইনার ফ্ল্যাঞ্জের উপরের অংশটি সিলিন্ডার ব্লকের উপরে বা সিলিন্ডার ব্লকের নীচে 0.10 মিমি (0.004 ইঞ্চি) রয়েছে তা পরীক্ষা করতে টুলিং (B) ব্যবহার করুন।শেষ করে:
পিস্টন এবং সংযোগকারী রডগুলি ইনস্টল করুন।বিচ্ছিন্নকরণ এবং সমাবেশ দেখুন, "পিস্টন এবং সংযোগকারী রড - ইনস্টল করুন"।
সিলিন্ডার হেড ইনস্টল করুন।Disassembly এবং সমাবেশ দেখুন, "সিলিন্ডার হেড - ইনস্টল করুন"।
